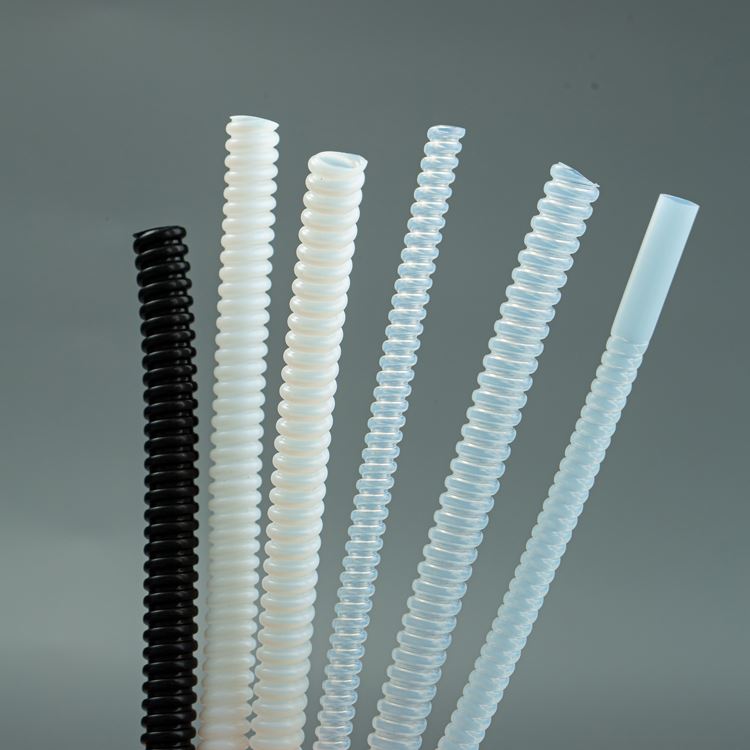

3/4 "ท่อ PTFE ลูกฟูกท่อทนความร้อน PTFE ท่อที่ซับซ้อน
ท่อที่ซับซ้อน PTFE (โพลีเตตร้าฟลูออโรเอทิลีน) ขนาด 3/4" ซึ่งมักใช้แทนกันได้กับ "ลูกฟูก" ได้รับการออกแบบสำหรับการใช้งานที่มีประสิทธิภาพสูง- ซึ่งต้องการความยืดหยุ่นและทนความร้อนสูง การออกแบบที่ซับซ้อนทำให้รัศมีโค้งงอแคบลงโดยไม่เกิดการหักงอเมื่อเปรียบเทียบกับท่อเจาะเรียบมาตรฐาน
ท่อ PTFE แบบซับซ้อนเป็นท่อที่มีความยืดหยุ่นสูง เฉื่อยทางเคมี และทนทานต่ออุณหภูมิ- (-65 องศาถึง 260 องศา ) พร้อมโครงสร้างลูกฟูก เหมาะสำหรับการถ่ายโอนของเหลวและก๊าซที่มีฤทธิ์กัดกร่อน มีอายุการใช้งานงอได้ดีเยี่ยม ทนต่อการหักงอ และระบายน้ำได้เอง พร้อมตัวเลือกสำหรับการเสริมลวดสแตนเลสและข้อมือแบบพิเศษเพื่อการเชื่อมต่อที่ง่ายและปลอดภัย
ขั้นตอนการใช้ท่อ PTFE ที่ซับซ้อนเกี่ยวข้องกับการสร้างท่อที่มีความยืดหยุ่นสูง-และทนทานต่อสารเคมีโดยการพองตัวหรือขึ้นรูปเรซินอัดขึ้นรูปด้วยกลไก ซึ่งมักจะรวมถึงปลาย "ที่พันไว้" แบบเรียบเพื่อการเชื่อมต่อ-ที่ปลอดภัยและป้องกันการรั่วซึม ขั้นตอนสำคัญ ได้แก่ การผลิตด้วยการบิดเกลียว การตัดด้วยเครื่องมือพิเศษเพื่อป้องกันการหลุดลุ่ย และการประกอบด้วยหนามหรือข้อต่อแบบอัด
ข้อมูลจำเพาะที่สำคัญสำหรับท่อ 3/4"
ขนาด
โดยทั่วไปขนาด 3/4" จะมีเส้นผ่านศูนย์กลางภายใน (ID) ประมาณ 0.608" (15.4 มม.) และเส้นผ่านศูนย์กลางภายนอก (OD) 0.780" (19.8 มม.)
ช่วงอุณหภูมิ
มีเสถียรภาพทางความร้อนเป็นพิเศษ โดยทำงานได้ตั้งแต่ -85 องศาฟาเรนไฮต์ (-65 องศา ) จนถึงอุณหภูมิบริการต่อเนื่องที่ 500 องศาฟาเรนไฮต์ (260 องศา )
ทนต่อสารเคมี
เฉื่อยทางเคมีกับตัวทำละลาย กรด (รวมถึงกรดซัลฟิวริกเข้มข้น) และด่างที่รู้จักเกือบทั้งหมด
คุณสมบัติและคุณประโยชน์
ความยืดหยุ่น:การบิดเกลียวหรือวงแหวนช่วยให้มีความยืดหยุ่นสูงและรัศมีการโค้งงอขั้นต่ำประมาณ 1.75 นิ้ว (44 มม.) สำหรับท่อ 3/4"
การระบายน้ำด้วยตนเอง-:การออกแบบที่ซับซ้อนของ PTFE จำนวนมากต่างจาก FEP ที่จะระบายน้ำได้เอง-เนื่องมาจากรูปทรงทางโครงสร้าง ซึ่งมีความสำคัญอย่างยิ่งต่อการแปรรูปอาหารและยา
ความสามารถในการเชื่อมต่อ:มีให้เลือกทั้งแบบปลายพัน (ส่วนที่ยืดตรง) หรือปลายบานเพื่อให้ง่ายต่อการติดเข้ากับข้อต่อมาตรฐานหรือแคลมป์
การเสริมแรง:สำหรับการใช้งานแรงดันสูง- (สูงถึง 5,500 psi) ท่อเหล่านี้มักจะถูกถักทับด้วย-สแตนเลส
พื้นผิวไม่-ติด:ค่าสัมประสิทธิ์แรงเสียดทานต่ำและคุณสมบัติ-ไม่เกาะติดของ PTFE ช่วยในการ-ระบายน้ำได้เองและทำความสะอาดได้ง่าย ป้องกันการสะสมตัวของวัสดุ
ฉนวนไฟฟ้า:ให้ฉนวนไฟฟ้าที่มีประสิทธิภาพและเป็นเกราะป้องกันสำหรับสายไฟและสายเคเบิล
การปรับแต่ง:มีจำหน่ายในเส้นผ่านศูนย์กลางภายในต่างๆ (ตั้งแต่ 1/8" ถึง 4") และสามารถปรับแต่งด้วยข้อมือ (ปลายตรง) เพื่อให้พอดีกับข้อต่อมาตรฐาน หรือใช้สายถักสแตนเลสเพื่อเพิ่มการจัดการแรงดันและความต้านทานการกระแทก
การใช้งาน
เนื่องจากคุณสมบัติที่แข็งแกร่ง ท่อ PTFE แบบซับซ้อนจึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ:
การแปรรูปทางเคมี: การถ่ายโอนกรดที่รุนแรง ตัวทำละลาย และสารเคมีที่มีฤทธิ์รุนแรงอื่นๆ
อาหารและเครื่องดื่ม: การจัดการกับรสชาติ น้ำ และสารละลายฆ่าเชื้อในการใช้งานที่ต้องการวัสดุที่ได้รับการรับรองจาก FDA{0}}
เภสัชกรรมและเทคโนโลยีชีวภาพ: ใช้สำหรับสายการบรรจุที่ปราศจากเชื้อและระบบที่ต้องการการทำความสะอาดด้วยไอน้ำและความบริสุทธิ์สูง
การขนส่งและการบินและอวกาศ: ใช้ในท่อส่งกลับไฮดรอลิก น้ำมันเชื้อเพลิง น้ำมันเครื่อง และท่อน้ำหล่อเย็น เนื่องจากมีน้ำหนักเบาและทนทานต่ออุณหภูมิ
ห้องปฏิบัติการอุตสาหกรรม: เหมาะสำหรับการใช้งานในห้องปฏิบัติการทั่วไป การแปรรูป และบรรจุภัณฑ์เนื่องจากความเข้ากันได้และความยืดหยุ่นทางเคมี
สายไฮดรอลิกในการใช้งานทางทะเลของพวงมาลัยเพาเวอร์
การชำระเงินและการจัดส่งสินค้า
|
การบรรจุ |
กล่อง / พาเลท / กล่องไม้ |
|
วิธีจัดส่ง |
โดยด่วนทางอากาศทางทะเล |
|
พอร์ตเอฟโอบี |
เซินเจิ้น |
|
เวลาในการผลิต |
ขึ้นอยู่กับปริมาณของคุณ (3 ~ 15 วัน) |
|
OEM/ODM |
มีอยู่ |
|
การชำระเงิน |
TT/อาลีจ่าย/อาลีประกัน |
ข้อมูลจำเพาะ
|
บัตรประจำตัวประชาชน(ใน.) |
Nom ความยาวข้อมือ (นิ้ว) |
(D) Nom.Convolution (นิ้ว) |
Nom.Convolution ID (นิ้ว) |
PSI ทำงาน(ที่ 72ระดับF) |
|
.250(1/4) |
.750(3/4) |
0.32 |
0.181 |
45 |
|
.313(5/16) |
1.000 |
0.414 |
0.273 |
48 |
|
.375(3/8) |
1.000 |
0.45 |
0.303 |
40 |
|
.500(1/2) |
1.000 |
0.59 |
0.425 |
30 |
|
.625(5/8) |
1.250(1-1/4) |
0.66 |
0.485 |
30 |
|
.750(3/4) |
1.500(1-1/2) |
0.78 |
0.608 |
25 |
|
1.000 |
2.000 |
1.1 |
0.849 |
22 |
|
1.250(1-1/4) |
2.500(2-1/2) |
1.56 |
1.15 |
21 |
|
1.500(1-1/2) |
2.500(2-1/2) |
1.91 |
1.41 |
20 |
