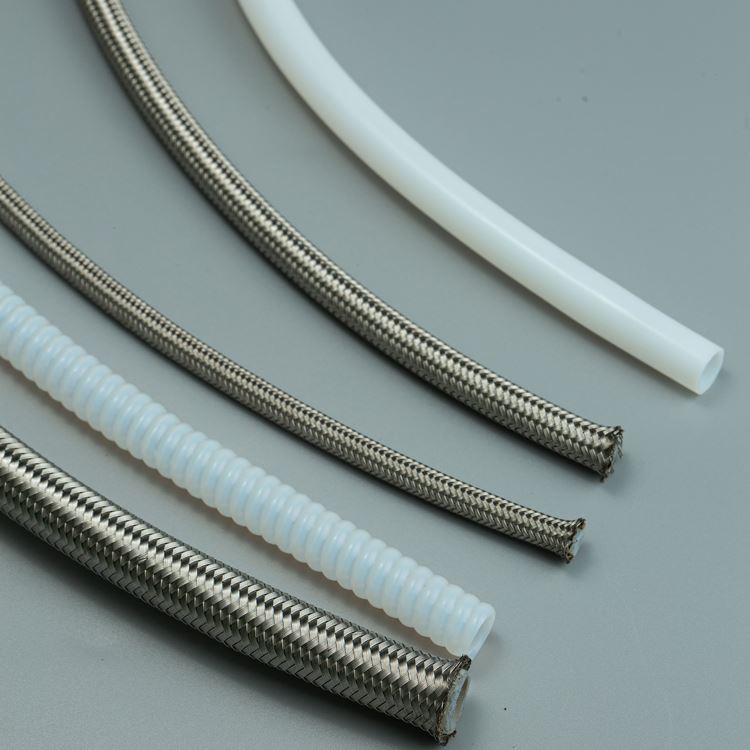

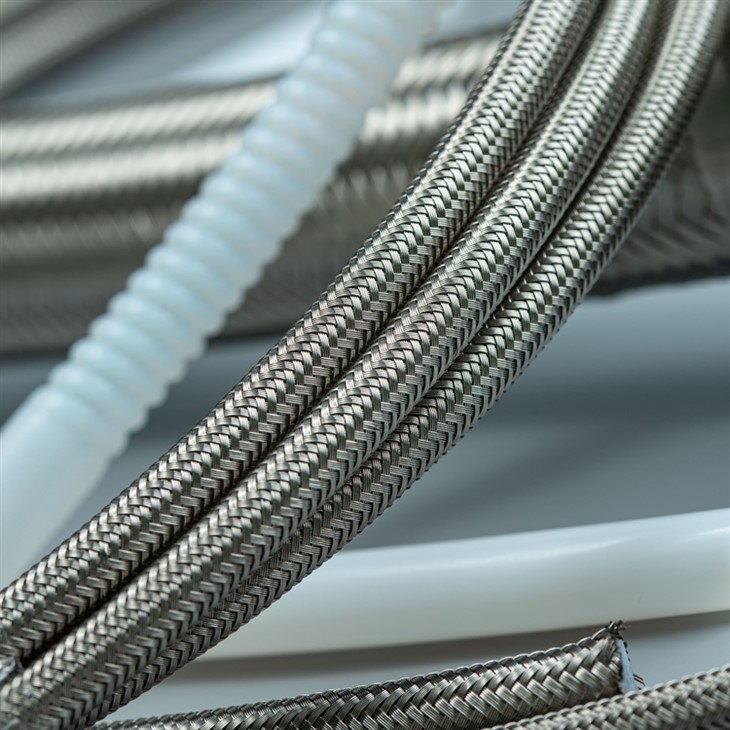

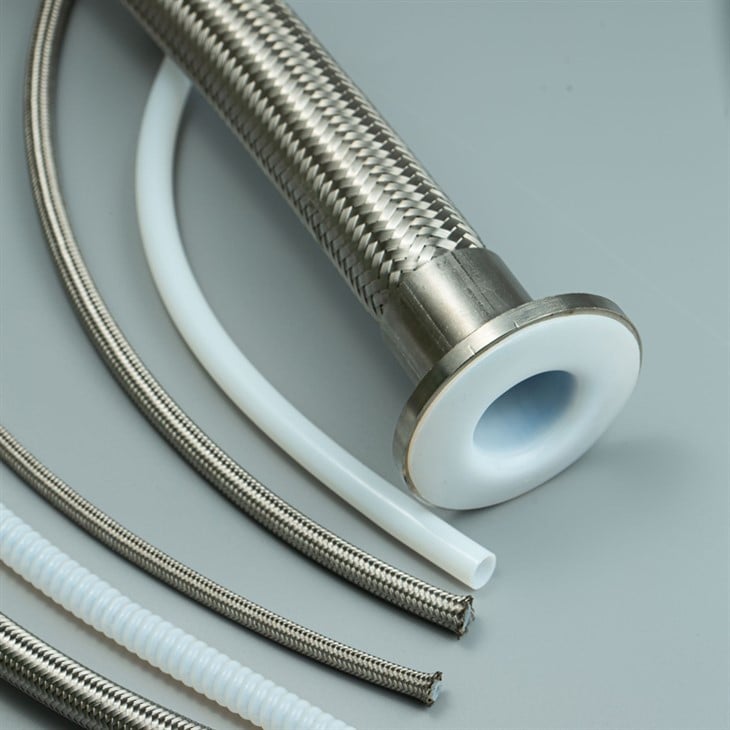

ท่ออ่อน PTFE (เทฟลอน) สเตนเลสถักแรงดันสูง 5/8" มีจำหน่ายกันอย่างแพร่หลายจากซัพพลายเออร์ที่เชี่ยวชาญด้านโซลูชันการถ่ายโอนของเหลวประสิทธิภาพสูง- สำหรับการใช้งานด้านยานยนต์ อุตสาหกรรม และสารเคมี ท่อเหล่านี้ให้อุณหภูมิและความทนทานต่อสารเคมีที่เหนือกว่าเมื่อเปรียบเทียบกับท่อยางแบบดั้งเดิม

การเตรียมและการตัด

ติดเทปบริเวณที่ตัด:พันท่อให้แน่นด้วยเทปไฟฟ้าหรือเทปพันท่อ ณ จุดตัดที่ต้องการ เพื่อป้องกันไม่ให้เปียสแตนเลสหลุดลุ่ย
ทำการตัดแบบสี่เหลี่ยม:ใช้เลื่อยตัดกับล้อขัดหรือกรรไกร PTFE คุณภาพสูง-เพื่อการตัดตั้งฉากที่สะอาด หลีกเลี่ยงเลื่อยเลือยตัดโลหะถ้าเป็นไปได้เพราะจะทำให้มีเศษขยะมากขึ้น
ทำความสะอาดเจาะ:ขจัดเศษเทปหรือเศษโลหะออกจากซับ PTFE และเป่าท่อออกด้วยลมอัด

ชุดประกอบฟิตติ้ง (แบบใช้ซ้ำได้/แบบ AN)

เลื่อนน็อต:ดึงเทปออกแล้วเลื่อนน็อตข้อต่อตัวเมียเข้ากับท่อโดยให้เกลียวหันไปทางปลายที่ตัด

ติดตั้ง Olive (Ferrule):

ดึงเปียสแตนเลสกลับเล็กน้อยเพื่อให้เห็นท่อ PTFE ด้านใน
ดันทองเหลืองหรือสเตนเลสสตีลโอลีฟ/ปลอกโลหะไปที่ปลายไลเนอร์ PTFE จนกระทั่งชิดกับหน้าตัด

ใส่ตัวฟิตติ้ง:หยดน้ำมันหล่อลื่นหรือน้ำมันประกอบเข้ากับหัวนมข้อต่อแล้วดันเข้าไปในซับ PTFE

แรงบิดสุดท้าย:ยึดตัวข้อต่อให้แน่นด้วย-แคลมป์รองขากรรไกรแบบอ่อน และ-ขันน็อตให้แน่น ใช้ประแจขันให้แน่นจนกระทั่งมีช่องว่างประมาณ 0.030 นิ้ว (ประมาณความหนาของบัตรเครดิต) ระหว่างน็อตและตัวข้อต่อ

การย้ำ-ในขั้นตอน (อุตสาหกรรม/OEM)

สำหรับงานอุตสาหกรรมที่มีแรงดันสูง- (สูงสุด 3,500 - 5,000 PSI) แนะนำให้ใช้การย้ำ

การแทรกการวัด:ทำเครื่องหมายท่อเพื่อให้แน่ใจว่าใส่ข้อต่อเข้าจนสุดแล้ว
จีบเป็น Spec:ใช้เครื่องย้ำสายไฮดรอลิกกับ-ขนาดแม่พิมพ์ที่ระบุของผู้ผลิตสำหรับสายยาง 5/8"

ข้อมูลจำเพาะของผลิตภัณฑ์

ภายในหลอดวัสดุ: PTFE (Polytetrafluoroethylene) หรือที่รู้จักในชื่อแบรนด์ Teflon ซึ่งมีความทนทานต่อสารเคมีและความร้อนสูง

วัสดุถักเปียด้านนอก: โดยทั่วไปแล้วลวดสเตนเลสเกรด 304 ซึ่งให้ความทนทานสูง ทนแรงดันได้สูง (แรงดันใช้งานสูงถึง 3000 PSI ขึ้นไป ขึ้นอยู่กับการก่อสร้าง) และป้องกันการเสียดสีและการกัดกร่อน

เส้นผ่านศูนย์กลางภายใน: 5/8 นิ้ว (ขนาด 16 มม. หรือ 10AN)

ช่วงอุณหภูมิ: เข้ากันได้อย่างกว้างขวางกับอุณหภูมิการทำงานโดยทั่วไปตั้งแต่ประมาณ -85 องศา F ถึง 500 องศา F (-65 องศาถึง 260 องศา ) หรือมากกว่า

ความเข้ากันได้ของของไหล: เข้ากันได้กับสารหลากหลายประเภท รวมถึงน้ำมันเบนซิน, เอทานอล E85, เมทานอล, ดีเซล, น้ำมัน, น้ำมันหล่อลื่น, สารหล่อเย็น, น้ำมันเบรก และน้ำมันไฮดรอลิก

ข้อมูลจำเพาะ	รายละเอียด
เส้นผ่านศูนย์กลางภายใน	โดยทั่วไปคือ 5/8 นิ้ว (16 มม.)
วัสดุภายใน	PTFE (Polytetrafluoroethylene) เป็นที่รู้จักในด้านความทนทานต่อสารเคมีและความร้อน
การเสริมแรง	ลวดถักสแตนเลส 304 ทนต่อแรงดันสูงและป้องกันการขีดข่วน
แรงดันใช้งานสูงสุด	แตกต่างกันไปตามผลิตภัณฑ์เฉพาะ แต่โดยทั่วไปจะมีตั้งแต่ 1200 PSI ถึง 3000 PSI
ช่วงอุณหภูมิ	โดยทั่วไปช่วงการทำงานโดยทั่วไปจะอยู่ที่ประมาณ -85 องศา F (-65 องศา ) ถึง 500 องศา F (260 องศา )
ความเข้ากันได้	เหมาะสำหรับของเหลวหลากหลายประเภท รวมถึงน้ำมันเบนซิน E85 เมทานอล น้ำมัน สารหล่อเย็น และน้ำมันไฮดรอลิกส่วนใหญ่

ความทนทานต่อสารเคมีและอุณหภูมิที่สูงของท่อเหล่านี้ทำให้เป็นตัวเลือกยอดนิยมในอุตสาหกรรมต่างๆ

ยานยนต์

ใช้ในระบบเชื้อเพลิง (เข้ากันได้กับน้ำมันเบนซิน E85 เมทานอล ฯลฯ) ท่อน้ำมัน ระบบส่งกำลัง และน้ำมันพวงมาลัยพาวเวอร์ เนื่องจากมีความคงทนและทนทานต่อการแตกหัก

ทางอุตสาหกรรม

เหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิสูงและแรงดันสูง เช่น การถ่ายเทสารเคมี อากาศ/ก๊าซอัด และระบบไฮดรอลิก

สารเคมี/การแปรรูปอาหาร

แผ่นซับ PTFE ที่ไม่เฉื่อยทางเคมีเป็นไปตามข้อกำหนดของ FDA- ทำให้เหมาะสำหรับระบบถ่ายโอนของเหลวที่มีความบริสุทธิ์สูง-

การชำระเงินและการจัดส่งสินค้า

การบรรจุ	กล่อง / พาเลท / กล่องไม้
วิธีจัดส่ง	โดยด่วนทางอากาศทางทะเล
พอร์ตเอฟโอบี	เซินเจิ้น
เวลาในการผลิต	ขึ้นอยู่กับปริมาณของคุณ (3 ~ 15 วัน)
OEM/ODM	มีอยู่
การชำระเงิน	TT/อาลีจ่าย/อาลีประกัน

ป้ายกำกับยอดนิยม: แรงดันสูง 5/8" ท่อเทฟลอนสแตนเลสถัก ประเทศจีน แรงดันสูง 5/8" ผู้ผลิตท่อเทฟลอนสแตนเลสถัก ซัพพลายเออร์, สายยางเทฟลอนถักสแตนเลส 5 8, ท่อ PTFE ถักแบบหยัก, สายยางถักสแตนเลสบุ PTFE แบบหยัก, สายยางเคลือบ PTFE แบบยืดหยุ่น, สายยาง PTFE ถักสแตนเลส, สายยางถักสแตนเลสบุด้วย PTFE

รายการท่อถัก PTFE SS

I.D.		O.D.		ความหนา น้ำหนัก		ความดันการทำงาน		รัศมีการดัด
(นิ้ว)	(มม.)	(นิ้ว)	(มม.)	(นิ้ว)	(มม.)	(ปอนด์)	(บาร์)	(นิ้ว)	(มม.)
1/8"	3.5	0.264	6.7	0.039	1	3625	250	0.630	16
3/16"	4.8	0.299	7.6	0.033	0.85	2972.5	205	0.787	20
1/4"	6.4	0.37	9.4	0.033	0.85	2718.8	187.5	1.063	27
5/16"	8	0.437	11.1	0.033	0.85	2356.3	162.5	1.063	27
3/8"	10	0.516	13.1	0.033	0.85	1885	130	1.299	33
13/32"	10.3	0.531	13.5	0.033	0.85	1812.5	125	1.811	46
1/2"	12.7	0.638	16.2	0.039	1	1631.3	112.5	2.598	66
5/8"	16	0.764	19.4	0.039	1	1160	80	5.906	150
3/4"	19	0.905	23	0.047	1.2	1015	70	8.898	226
7/8"	22.2	1.031	26.2	0.047	1.2	870	60	9.646	245
1"	25.4	1.173	29.8	0.059	1.5	725	50	11.811	300
1-1/8"	28	1.299	33	0.059	1.5	652.5	45	23.622	600
1-1/4"	32	1.496	38	0.078	2	561.88	38.75	27.559	700
1-1/2"	38	1.732	44	0.078	2	507.5	35	31.496	800
2"	50	2.205	56	0.078	2	435	30	27.559	700
